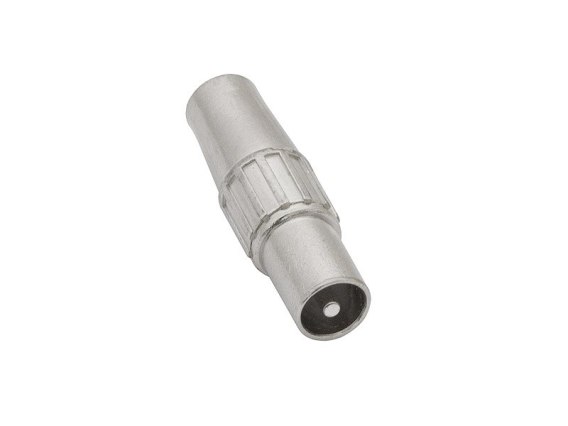

92-511# WTYK ANTENOWY PROSTY W PW 306 TELMOR

Wtyk WPW przeznaczony jest do rozłącznych, wielokrotnych połączeń wspłosiowych kabla w.cz. (RF) z urządzeniami elektronicznymi wyposażonymi w gniazda IEC np. gniazda abonenckie, odbiorniki telewizyjne, modulatory audio-video, itp. Wtyczka przystosowana do przewodu o średnicy zewnętrznej 6,2 - 6,8mm z żyłą środkową z drutu.

Korpus wtyku odlany jest ze stopw lekkich, co zapewnia dużą stabilność mechaniczną i bardzo dobre ekranowanie. W gwintowany otwr korpusu wkręca się przewd wspłosiowy z oplotem wywiniętym na jego zewnętrzny płaszcz. Połączenie wtyku z żyłą wewnętrzną następuje automatycznie (mechanizm docisku), bez lutowania.

Złącza wtykowe oferowane są w dwch wykonaniach - WPW jako wtyk "IEC" - "męski" oraz WPG wtyk "IEC" - "żeński".

Najważniejsze informacje:

• Profesjonalne złącze do sieci TV kablowej oraz zbiorowych i indywidualnych instalacji antenowych.
• Standard "IEC" - "męska" i "żeńska" wersja wtyku.
• Pasmo robocze do 1000MHz.
• Odlewany, metalowy korpus zapewniający skuteczne ekranowanie i wysoką odporność mechaniczną.
• Osadzenie kabla metodą wkręcania - możliwość wielokrotnego użycia złącza.
• Automatyczne połączenie żyły wewnętrznej - eliminacja lutowania.

Specyfikacja:

• Zakres częstotliwości pracy: ≤1000MHz

• Tłumienie odbić: 30 - 18dB

• Wspłczynnik ekranowania: 90dB

• Impedancja: 75Ω

• Zakres zewnętrznych średnic kabla: 6,2 - 6,8mm

• Połączenie żyły wewnętrznej: automatyczne (mechanizm dociskowy)
